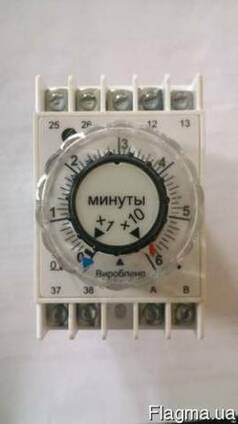

ВС-33-1 реле времени новое 220 вольт.

ВС-33-1 реле времени новое 220 вольт.
ВС-33-1 реле времени новое 220 вольт.
ВС-33-1 реле времени новое 220 вольт., фото 2
ВС-33-1 реле времени новое 220 вольт., фото 3
Розница: 1 грн/штука
Оптом: от 1 грн/штука
Вол Олег, директор
на Флагма с 26 апреля 2014
Продам

Реле времени ВС-33.
Общие сведения.
Реле времени серии ВС-33 предназначены для передачи команд из одной электрической цепи в другую с предварительно устанавливаемым при эксплуатации замедлением во времени. Применяются в схемах управления и автоматики с напряжением переменного тока до 240 В частоты 50 и 60 Гц.
.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха от 263 до 328 К (от минус 10 до 55°С).
Относительная влажность окружающего воздуха: для исполнения УХЛ - не более 80% при 25°С, для исполнения О - не более 98% при 35°С.
Тип окружающей атмосферы II по гост 15150-69.
Вибрация мест крепления реле с частотой до 100 Гц при ускорении до 19,62 м/с2 (2 g).
Воздействие ударных нагрузок при ускорении 29,43 м/с2 (3 g) и длительности удара от 2 до 20 мс.
Степень защиты по гост 14254-80: реле IР40, выводных зажимов - IР10; передней панели реле ВС-33-2 - IР54 (обеспечивается съемной защитной крышкой).
Рабочее положение в пространстве произвольное.
Реле соответствуют требованиям ту 16-647.014-84, гост 22557-84 и гост 12434-83, по технике безопасности - гост 12.2.007.6-75. ту 16-647.014-84; гост 22557-84
Технические характеристики
Номинальное напряжение питания переменного тока, В: частоты 50 Гц - 24, 110, 220
частоты 60 Гц - 24, 110, 220, 230, 240
Потребляемая мощность, В•А, не более - 8
Количество контактов: с выдержкой времени размыкающих - 1
замыкающих - 1
без выдержки времени переключающих - 1
Время повторной готовности, с, не более - 0,2
Допустимая частота включений, цикл/ч - 3600
Механическая износостойкость, циклы во, не менее, при ресурсе работы, не более: 16000 ч (исполнение УХЛ) - 4,0•106
Длительно допустимая сила тока через контакты реле, А, не более - 4
Напряжение коммутируемых цепей, В: переменного тока - 12-380
постоянного тока - 12-220
Масса реле, кг, не более: ВС-33-1 - 0,38

Категория применения реле АС-11, ДС-11 по гост 12434-83.
Число циклов "включение-отключение", определяющее коммутационную износостойкость контактов, составляет 4000000 (4 миллиона).
Реле представляет собой электромеханическое устройство с приводом от синхронного электродвигателя. Механизм реле укреплен на панели и закрывается прозрачной оболочкой. На панели реле имеются переключатель поддиапазона уставок и ручка установки выдержки времени.
Принцип работы реле заключается в том, что при подаче питающего напряжения на электродвигатель и электромагнит срабатывает переключающий контакт, вращение от электродвигателя передается подвижным частям, которые приводят в действие выходные контакты через определенное, заранее установленное время.
После отработки выдержки времени, при снятии питающего напряжения, реле возвращается в исходное положение и готово к следующему циклу работы.

Крепление реле ВС-33-1
1 - крепление двумя винтами М4;
2 - крепление двумя винтами М4 и переходной колодкой;
3 - крепление на рейку шириной b, равной (35С0,3) мм
Расстояние между боковыми поверхностями А и Б реле и рядом расположенным оборудованием - не менее 7 мм.
Схема электрическая:
А, В - клеммы обмоток электродвигателя и электромагнита;
11, 12, 13 - клеммы контакта переключающего без выдержки времени;
25, 26 - клеммы контакта размыкающего с выдержкой времени;
37, 38 - клеммы контакта замыкающего с выдержкой времени

По основным классификационным признакам согласно гост 22557-84 реле: одноцепное; однокомандное; с регулируемыми выдержками и оцифрованной шкалой; с плавной регулировкой выдержки времени; с регулятором выдержек времени на наружной поверхности оболочки, выступающего исполнения с передним присоединением проводов (ВС-33-1);
управляемое подачей напряжения питания; с контактным выходом;
электромеханическое; двухдиапазонное.
